Настройка опроса сетевых устройств

Оглавление

• Настройка конфигурации
• Добавление нового устройства для опроса
• Ввод значений опроса для устройства
• Запуск демона опроса устройств

Настройка конфигурации

Ввод новых устройств и назначение параметров опроса для каждого устройства осуществляется посредством окна "Настройка конфигурации". Данное окошко вызывается через меню   Правка/SNMP. Появиться окно, представленное на рис.1.

Окно разделено на две части. Верхняя часть предназначена для работы с сетевыми устройствами. Нижняя для работы с параметрами опроса конкретного устройства. Нажатие правой кнопки мыши на строках верхней или нижней части окна вызовет всплывающее меню с соответствующими процедурами, облегчающими добавление новых устройств и диагностику неисправности.
Над каждой частью окна расположены соответствующие кнопки:
- кнопка обновления окна.
- кнопка добавления новой записи.
- кнопка редактироваеия записи.
- кнопка удаления записи.
- кнопка краткой справки по данному окну.
При первом запуске окошки будут пустые. Необходимо добавить устройство...

Добавление нового устройства для опроса

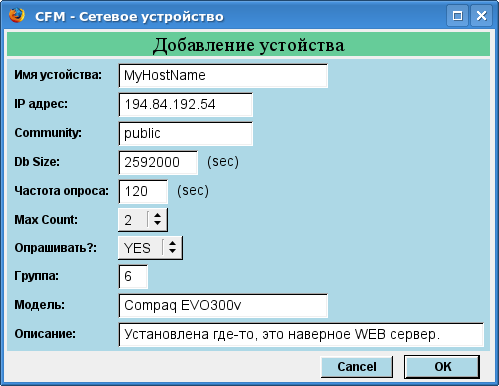

Нажимаем на кнопку в верхней части окна "Настройка конфигурации". Появиться окно, представленное на рис.2.

В поле "Имя устройства" вводим уникальное имя сетевого устройства (обычно это имя в DNS). Далее заносим IP-адрес, community и Db Size. Db Size - это период хранения результатов опроса для данного устойства в базе данных CFM в секундах:

• 1 год = 31536000 сек,
• 1 месяц = 2592000 сек,
• 1 день = 86400 сек,
• 1 час = 3600 сек.

Далее вводим частоту опроса в секундах. У каждого устройства своя частота опроса от 1 до 9999 секунд. Устанавливаем значение Max Count. Это число попыток, после которых устройство считается недоступным. Указываем, производить опрос этого устройсва или нет.

Устанавливаем группу для устройства. Все устройства разделены на группы (от 0 до 99). Разделение зависит от типа устройства и файла MIB. Группы используються для выборки определённых устройств при отображении результатов опроса. Существующие в настоящий момент группы:

• 0 - Температурные датчики,
• 1 - Источники бесперебойного питания APC,
• 2 - Источники бесперебойного питания BEST,
• 3 - Источники бесперебойного питания Chloride,
• 4 - Оборудование Cisco,
• 5 - Сервера Windows,
• 6 - Сервера Linux,
• 7 - Источники бесперебойного питания Symmetra производства APC.

Вы можете назначить собственные группы с большими номерами для специфического оборудования и написать свои модули отображения результатов опроса устройств. При назначении новой группы (не существующей по умолчанию), желательно соответствующим образом модифицировать подсистему отображения результатов опроса. Подробно данное действие описано в главе Ввод значений опроса устройств (расширенное описание) в разделе "Поле Oid Name". Тогда при выводе результатов опроса устройств в новой группе (в CFM view) будет отображаться возникновение критических событий (выход проверяемых параметров за установленные пределы).

Далее вводим название модели устройства (например: Cisco 7507). Это поле используется при отображении результатов опроса и вывода различной статистики по устройствам. И наконец заполняем поле краткого описания устройства.
Нажимаем кнопку "OK" для занесения описания устройства в базу данных CFM (данные заносяться в таблицу DEVCFG) или кнопку "Cancel", если вы передумали.
В верхней части окна "Настройка конфигурации" появилось новое устройство. Нажатие правой кнопки мыши на строке с нашим новым устройством приведёт к появлению всплывающего меню с пунктами:

• Net-Ping - пропинговать данное устройство,
• Snmp-Ping - послать одиночный SNMP запрос,
• Mib tree for host - получить дерево MIB с данного устройства,
• Изменить - Редактировать запись,
• Удалить - Удалить данное устройство из конфигурации.

Работа с данными утилитами подробно описана в главе Служебные утилиты. Теперь необходимо ввести параметры snmp-опроса для данного устройства.

Ввод значений опроса для устройства

Нажимаем левую кнопку мыши на строке с нашим новым устроством. Выскочит сообщение: "Для данного устройства нет параметров опроса". Их естественно ещё нет, поэтому игнорируем данное предупреждение и нажимаем на кнопку в нижней части окна "Настройка конфигурации". Появиться окно, представленное на рис.3.

Если у вас уже введено несколько устройств и описаны их параметры опроса, то вы можете скопировать параметры с однотипного устройства нажав на кнопку "Скопировать параметры с устройства...". Это облегчает работу по вводу однотипных параметров. Останется только подредактировать поля и нажать "OK". В нашем случае всё делаем вручную.

В поле "Oid Name" заносим символьное наименование snmp-метрики (OID) (от 1 до 40 символов латинского алфавита [a-zA-Z0-9_] без пробелов). Это обычно (и лучше всего) название OID из файла MIB. В поле "OID" заносим числовое значение OID. Выбираем значение "DST". Этот параметр используется для вычисления полученного значения в зависимости от его типа. Принимает значения:

• GAUGE - значение берётся как есть;
• COUNTER - для получения текущего значения отсчёта предыдущее значение счётчика вычитается из текущего и делиться на интервал между отсчётами. Переполнение счётчика обрабатывается только для типа COUNTER. Счётчики могут хранить только целые 32 или 64 битные числа;
• DERIVE - это COUNTER, который может уменьшаться (защиты от переполнения нет);
• ABSOLUTE - получаемое значение делиться на интервал времени между отсчётами (для обнуляющихся при чтении источников данных);
• CALC - вычисляемое значение. Реально данный OID не существует в дереве MIB и сервер не производит опрос устройства по данному значению. Сервер опрашивает сетевое устройство по всем метрикам с параметром DST равным COUNTER, GAUGE, DERIVE и ABSOLUTE, после чего производиться вычисление метрик с DST=CALC на основе полученных результатов опроса. В записи с DST=CALC Oid Name и OID можно писать любое.

По необходимости вводим значение в поле "UNITS". Это не обязательное поле. Указывется математическая операция (*,/,+,-) и число. Например *8 при необходимости преобразовать байты в биты. На рисунке 3 сервер MyHostName с операционной системой Windows выдаёт объём логического диска C: в блоках по 4096 байт. Умножаем это значение на 4096 и получаем объём диска в байтах. Для записей с DST=CALC в данном поле неоходимо указать выражение для вычисления. Например, чтобы получить объём свободного пространства на диске C: нашего сервера (в Мбайт), организуем следующую запись:

• Имя - MyHostName
• Oid Name - freeStorageSpace2 (выдумываем только нам понятное)
• OID - .1.3.6.1.2.1.25.2.3.1.6.2 (можно что-нибудь произвольное)
• DST - CALC
• UNITS - (hrStorageSize2-hrStorageUsed2)/1048576
• Описание - Свободное пространство на диске C: (в Мбайт)

Естественно, мы должны перед этим внести записи с hrStorageSize2 и hrStorageUsed2. Иначе серверу CFM неоткуда будет брать эти значения опроса.
Если в поле UNITS вписать 100 - hrStorageUsed2 * 100 / hrStorageSize2 то мы получим то же самое, но в процентах.
В поле Описание заносим краткое описание данного параметра опроса. Это поле используется в при отображении результатов опроса в CFM view.

Нажимаем кнопку "OK" для занесения записи в базу данных CFM (данные заносяться в таблицу SNMPCFG). В нижней части окна "Настройка конфигурации" появилась запись с описанием нашего snmp-запроса. Нажатие правой кнопки мыши на строке с запросом приведёт к появлению всплывающего меню с пунктами:

• Snmp-Ping - проверить данный SNMP запрос,
• Проверка всех OID - проверить все запросы с данного устройства,
• Изменить - Редактировать запись,
• Удалить - Удалить данное устройство из конфигурации.

Поля "Oid Name" и "OID" допускают множество соглашений и расширений, принятых для удобства конфигурирования и отображения результатов опроса в CFM view. Подробное описание приведено в главе Ввод значений опроса устройств (расширенное описание).

Запуск демона опроса устройств

Теперь, когда у вас есть устройство для мониторинга, можно запустить опрос. Войдите на сервер CFM как root и введите в командной строке /usr/local/cfm/bin/cfmd.pl. Сервер произведёт реорганизацию базы данных CFM: добавит соответствующие записи в конфигурационные таблицы в базе данных cfm_cfg и создаст таблицу с именем добавленного устройства в базе данных cfm_mon для хранения результатов опроса.

Все дальнейшие сообщения о работе демона cfmd и возникающих проблемах заносяться в журнальный файл /var/log/cfm.log. Рекомендуется настроить ротацию данного лог-файла, т.к. в некоторых случаях его размер может быстро расти.

Помните, что после каждого изменения конфигурации необходимо остановить демон cfmd командой
kill `cat /var/ran/cfmd.pid` и запустить заново для активации внесённых изменений.

---
